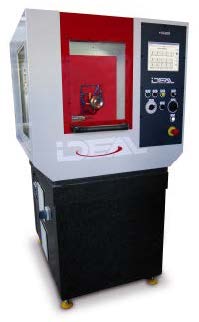

Представляем вашему вниманию новый станок «IDEAL» итальянской компании «Cuoghi Affilatrici s.r.l» для заточки инструмента из быстрорежущей стали и твердого сплава от 2 до 32 мм. Станок предназначен для заточки наиболее распространенных видов сверл, концевых фрез с плоским торцем, сферическим торцем и с радиусом на уголках. Для других видов инструмента по требованию заказчика может быть разработано специальное программное обеспечение.
К основным возможностям станка «IDEAL» можно отнести:
- - Стандартные программы с наиболее распространенными типами заточки
- - Сенсорный дисплей с простым и интуитивно понятным программным обеспечением
- - Возможность создания Ваших собственных типов заточки (My Sharpening®)
- - Электронный щуп для быстрого позиционирования инструмента
- - Возможно установить до трех различных шлифовальных кругов на одном фланце
- - Динамическое отображение расхода мощности на шпинделе.

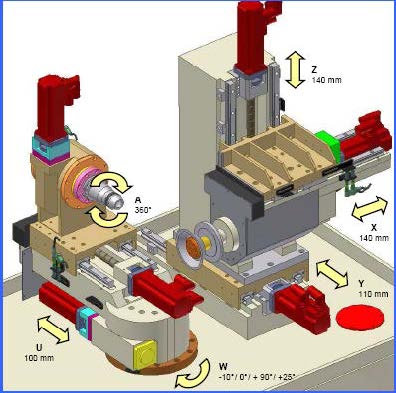

Кинематика IDEAL состоит из 4-х линейных осей и 2-ух поворотных осей, установленных на две четко определенные группы:
- Линейные оси XYZ сосредоточены на гранитной колонне и группе шпиндельной головки, ось A , располагается на оси вращения W которая включает ось линейного позиционирования U.
- Линейная ось U спроектирована для заточки инструмента со сферическим торцем и с радиусом на уголках, центр радиуса инструмента позиционируется с помощью оси U в центре вращения оси W.
Большой ход осей позволяет шлифовать большое разнообразие режущих инструментов, представленных на рынке.
Шпиндель прямого привода 1.5 кВт с максимальным крутящим моментом при 4200 об/мин., с переменной скоростью вращения от 1000 до 4500 об/мин., реверсивный инвертор.
Станок поставляется со шпиндельной бабкой с конусом ISO 40 и с ручным гидравлическим патроном для крепления инструмента от 3 до 25 мм с зажимными цангами. Станок так же может быть оснащен гидравлическим патроном до 32 мм, 6-ти кулачковым патроном, цанговым патроном ER.
Станок готов для подключения к системе фильтрации и коллектору масляного тумана разработанной «Cuoghi Affilatrici s.r.l», расположенной на задней части станка. Данная система фильтрации контролируется при помощи ЧПУ Siemens и взаимодействует с программным обеспечением.
Система фильтрации включает в себя 120 литровый бак, фильтрующий насос и насос высокого давления. Система фильтрации работает только на качественном масле.
Станок оснащен 10" сенсорным дисплеем с программным обеспечением, интегрированным в блоке управления Siemens, которое разработано в упрощенном виде для работы на станке. ПО берет информацию непосредственно от осей, контролирует перемещение осей, вся работа осуществляется на одном интерфейсе.
Простой и интуитивно понятный интерфейс с рисунками, любые вводимые данные понятны даже для операторов без знаний об инструменте, достаточно лишь визуально определить инструмент, который должен быть заточен, посмотреть на его рисунок в библиотеке станка и нажать старт.
Программное обеспечение приходит с установленной библиотекой параметров.
Если у вас имеются специальные технические требования к инструменту, то вы сможете создать свою собственную библиотеку (My Sharpening®).
Программное обеспечение осуществляет контроль над выбором шлифовальных кругов. Если для заточки инструмента выбран неверный комплект шлифовальных кругов, станок не начнет свою работу, а предложит выбрать из библиотеки комплект кругов, соответствующих затачиваемому инструменту.
Вы всегда можете обратиться в нашу компанию для подбора оптимального оборудования для изготовления и заточки любого металлорежущего инструмента.
