Артикул: Newform 275

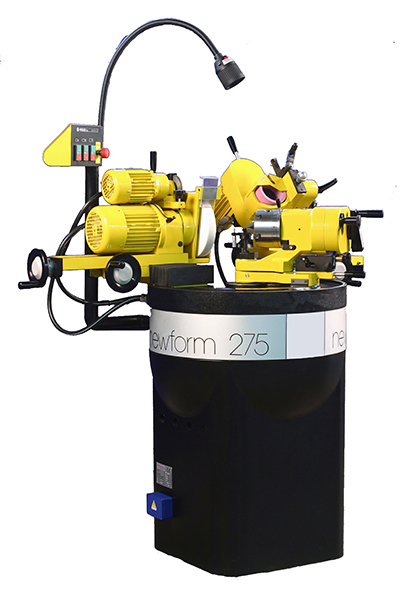

Станок NEWFORM 275, сохраняя все характеристики более маленьких моделей, оснащён дополнительно группой, позволяющей выполнять заточку под разными углами, что даёт возможность затачивать как спиральные свёрла, так и фрезы.
Этот тип заточки имеет две цели: увеличение способности проникновения сверла благодаря более острой режущей кромке и идеальная центровка благодаря более тонкой вершине, идеально концентричной к внешнему диаметру.
Данное приспособление, будучи полностью автономным по отношению к группе, осуществляющей обычную заточку, позволяет переходить от одного типа заточки к другому в зависимости от необходимости.
Технические характеристики
| Минимальный затачиваемый диаметр | 2мм |
| Максимальный затачиваемый диаметр | 40мм |
| Минимальный угол сверла | 40 |
| Максимальный угол сверла | 180 |
| Размеры шлифовального круга для коноидальной заточки | 200х32х32 |
| Мощность двигателя устройства подточки вершины | 140 Вт |
| Мощность двигателя шлифовального круга 1 л. с. | 2800 об/мин |
| Размеры чашечного шлифовального круга | 100х50х32 мм |
| Скорость шпинделя чашечного шлифовального круга | 6000 об/мин |
| Мощность двигателя устройства заточки фрез и спиральных сверл | 260 Вт |
| Мощность двигателя системы охлаждения | 100 Вт |
| Электропитание | 220/380В, 50Гц |
| Вес | 225 кг |
Базовая комплектация
| Устройство микрометрической подачи каретки абразивного круга. |
| Устройство с автономным двигателем для заточки пальцевых фрез и спиральных свёрл под разными углами, укомплектованное: |
| - микрометрическим позиционирующим устройством для пальцевых фрез и спиральных свёрл |
| - делительным приспособлением для заточки пальцевых фрез с 2-3-4 резцами; |
| - крепёжным фланцем с абразивным чашечным цилиндрическим кругом D. 100-10-50-F. 32 мм; |
| - приспособлением для правки абразивных кругов с алмазом КТ 0.30 |
| Устройство для заточки правых зенкеров и метчиков с неизменным профилем, оснащенное кулачком S20 для зенкеров с тремя резцами (устройство с внутренним кулачком). |
| Галогенная лампа на гибкой опоре (подключена к 24В). |
| Крепежный фланец абразивного круга. |
| Торцовый абразивный круг 200-32-32мм для коноидальной заточки. |
| 4 кулачка (n.2-6-8-10) синего цвета для свёрл правых метчиков с 2-3-4-6- резцами правых зенкеров с 3 резцами. |
| 2 центровочные втулки для спиральных свёрл с конусом Морзе КМ-1/КМ-2 и КМ-3/ КМ-4 |
| 2 штока для снятия конусов Морзе. |
| 2 пластины установки инструмента. |
| Инструкция по эксплуатации на русском языке. |
| Упаковка. |
Тип инструмента:
Алмазные свёрла
Зенковки
Метчики
Плоские свёрла
Развертки
Спиральные свёрла
Ступенчатые свёрла
Центровочные свёрла
