Универсальные заточные станки серии СТ-257
Универсальный заточной станок СТ-257
Станок тяжелого типа со шпинделем C21S2 предназначен для заточки инструмента и цилиндрического шлифования.
Универсальный заточной станок СТ-257S
Станок со стандартным шпинделем C21M1 предназначен для заточки инструмента и цилиндрического шлифования.
Универсальный заточной станок СТ-257M
Станок со шпинделем C21S1 предназначен для высокоскоростной стандартной заточки инструмента и внутреннего шлифования.
Общие характеристики:
|
Расстояние между упорными бабками |
560 мм |
|
Расстояние между центрами - шпиндельной и задней бабки |
380 мм |
|
Расстояние между цангой в шпиндельной бабке и задней бабкой |
394 мм |
|
Расстояние между торцом патрона и задней бабкой |
356 мм |
|
Рабочая поверхность |
133 х 692 мм |
|
Размеры стола |
203 х 965 мм |
|
Поперечное перемещение салазок Ход на оборот ручки подачи Ход на деление шкалы ручки подачи |
198 мм 3 мм 0,01 мм |
|
Продольный ход стола Быстрый ход на оборот ручки подачи Медленный ход на оборот ручки Соотношение быстро : медленно |
360 мм 80 мм 16 мм 5:1 |
|
Вертикальное перемещение шлифовальной бабки Ход на оборот ручки Ход на деление шкалы ручки |
178 мм 1,5 мм 0,01 мм |
|
Диаметр стойки |
101,6 мм |
|
Минимальное расстояние от центральной оси шлифовальной бабки до поверхности стола |
95 мм |
|
Максимальное расстояние от центральной оси шлифовальной бабки до поверхности стола |
273 мм |
|
Высота от центральной оси приспособлений до поверхности стола |
104,9 мм |
|
Т-образный паз стола |
7/16" |
|
Повороты стола |
240° |
|
Поворот шлифовальной бабки |
360° |
|
Мотор, 60 Гц, 380В |
0,37 кВт, 3450 об./мин. |
|
Скорость шпинделя (высокоскоростные станки) |
3450-18400 об./мин |
|
Скорость шпинделя (станки тяжелого типа) |
1150-7760 об./мин |
|
Модель станка |
СТ-357М |
СТ-357L |
СТ-357S |
|
Максимальное расстояние от вертикальной стойки до внешней стороны круга, направляющая типа «ласточкин хвост» не выдвигается, шпиндель 90° к столу |
117 мм |
117 мм |
122 мм (нет ласточкина хвоста) |
|
Максимальное расстояние от вертикальной стойки до внешней стороны круга, направляющая типа «ласточкин хвост» выдвигается, шпиндель 90° к столу |
294 мм |
294 мм |
- |
|
Максимальная глубина внутреннего отверстия, диаметр отверстия от 7 до 50 мм со стандартными оправками |
32 мм |
- |
- |
|
Посадочный размер шлифовального круга |
5/8" |
1 ¼ " |
5/8" |
|
Вес нетто |
518 кг |
518 кг |
490 кг |
|
Вес брутто |
636 кг |
636 кг |
609 кг |
|
Габариты |
1092 х 1092 х 1600 мм |
||
 |
 |
 |
Стандартная комплектация СТ-357М:
|
НАИМЕНОВАНИЕ |
КОД |
|
Кожух на шлифовальный круг 150мм |
C22W1 |
|
Кожух на шлифовальный круг 100мм |
C22W2 |
|
Кронштейн с Т-образным пазом |
C2M06A |
|
Болты под Т-образный паз |
C2207A |
|
Центроискатель |
C2G1 |
|
Приспособление для правки шлифовальных кругов |
C2D1 |
|
Универсальный щуп |
C2R1 |
|
Микрометрический щуп |
C2R1a |
|
Щуп |
C2R1-3 |
|
Плоский щуп |
C2R2 |
|
Тарельчатый шлифовальный круг 150 мм |
AW10 |
|
Чашечный шлифовальный круг 100 мм |
AW09 |
|
Упорная бабка |
C2T2 |
|
Упорная бабка |
C2T1 |
|
Болты под Т-образный паз |
C2T11A |
|
Ключ шестигранник 23 мм |
AG01 |
|
Гаечный ключ 17-19 мм |
AG02 |
|
Гаечный ключ 14-12 мм |
AG03 |
|
Ключ шестигранник 6 мм |
AG04 |
|
Ключ для вала мотора |
AG05 |
|
Кожух под ремень |
С2214 |
|
Болты под Т-образный паз |
С2207А |
|
Кронштейн для кожуха и щупа |
С2206 |
|
Зажим «ласточкин хвост» |
С2203А |
|
Клиновой ремень 28" |
5М710 |
|
Клиновой ремень 26" |
5М670 |
|
Клиновой ремень 24" |
5М615 |
|
Клиновой ремень 22" |
5М560 |
|
Высокоскоростной универсальный шпиндель |
C21S1 |
|
Оправка шлифовального круга (сборка) |
C2116 |
|
Оправка шлифовального круга М6х1 |
C2118a |
|
Оправка шлифовального круга М3х0,5 |
C2117a |
|
Цанговый патрон |
C2119 |
|
Цанга 3мм |
C21C3 |
|
Цанга 6мм |
C21C6 |
|
Шлифовальная головка М6х1 |
AW08a |
|
Шлифовальная головка М3х0,5 |
AW05a |
|
Шлифовальная головка 3мм |
AW03a |
|
Шлифовальная головка М6х1 |
AW06a |
|
Шлифовальная головка М3х0,5мм |
AW04a |
|
Шлифовальная головка 3мм |
AW01a |
|
Шлифовальная головка М6х1 |
AW07a |
|
Шлифовальная головка 3мм |
AW02a |
|
Отрезной круг 6" |
AW12 |
|
Прямой шлифовальный круг 5" |
AW11 |
|
Втулка к AW10 |
AW10-1 |
|
Втулка к AW09 |
AW09-1 |
|
Шкив 6" |
C2129 |
|
Шкив 4,5" |
C2128 |
|
Шкив 3-3/8" |
C2127 |
|
Шкив 2-3/8" |
C2124 |
|
Шкив 2" |
C2123 |
|
Шкив 1,5" |
C2122 |
|
Шкив 1,25" |
C2121 |
|
Шкив 1-1/8" |
C2120 |

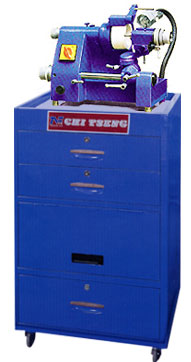

Заточной станок СТ-U2
Станок CT-U2 предназначен для заточки гравировального инструмента из быстрорежущей стали и твердого сплава, а также однозубого и многозубого инструмента различных типов, например, таких как радиусный инструмент, или инструмент с отрицательными углами. Универсальная индексная головка обеспечивает 24 положения, таким образом любой угол или форма могут быть получены. Свободный поворот на 360° позволяет затачивать концевые фрезы, спиральные сверла, токарный инструмент. Не требует сложной настройки.
Основные характеристики:
|
Максимальный диаметр цанг |
18 мм |
|
Максимальный диаметр шлифованного инструмента |
25 мм |
|
Угол при вершине инструмента |
0°-180° |
|
Задний угол |
0°-45° |
|
Отрицательный угол |
0°-26° |
|
Обороты шпинделя |
3600 об./мин |
|
Размер шлифовального круга |
100 х 50 х 20 мм |
|
Мощность |
250 Вт/380 В |
|
Масса |
45 кг |
|
Габариты |
450 х 400 х 350 мм |
|
Габариты упаковки |
550 х 450 х 470 мм |
Стандартная комплектация:
|
Устройство для правки шлифовального круга с алмазом |
1 шт. |
|
Фланец шлифовального круга |
1 шт. |
|
Шлифовальный круг |
1 шт. |
|
Цанги 4, 6, 8, 10,12 мм |
5 шт. |
|
Щуп для установки |
1 шт. |
|
Ремень |
1 шт. |
|
Стопорный штифт |
1 шт. |
|
Принадлежности (ключи) |
1 набор |
Дополнительная комплектация:
|
Балансировочное устройство для шлифовального круга |
|
Алмазный шлифовальный круг |
|
Рабочий стол |
|
Цанги 5С |
 |
 |

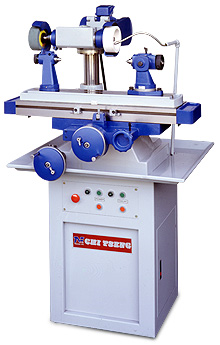

Универсальный заточной станок СТ-305
Универсальный заточной станок предназначен для заточки различного инструмента, в том числе фрез, резцов и другого инструмента. Шлифовальный шпиндель двухсторонний на шариковых подшипниках с угловым контактом. Двухсторонние салазки 90° типа «V» - закаленные с высокой износостойкостью, обеспечивающие точность и плавность хода.
Общие характеристики:
|
Расстояние между центрами |
380 мм |
|
Размеры стола |
110 х 675 мм |
|
Продольный ход стола |
305 мм |
|
Максимальное положение над столом |
280 мм |
|
Поперечное перемещение салазок |
150 мм |
|
Поворот стола |
45° |
|
Вертикальное перемещение шлифовального узла |
160 мм |
|
Поворот вертикальной стойки |
360° |
|
Наклон шлифовального узла |
30° |
|
Диаметр шлифовального круга: - тарельчатого - чашечного |
150 мм 125 мм |
|
Мотор, 60 Гц, 380 В |
0,37 кВт, 3450 об./мин |
|
Габариты |
940 х 930 х 1600 мм |
|
Вес нетто |
320 кг |
|
Вес брутто |
400 кг |
Стандартная комплектация:
|
Чашечный шлифовальный круг |
1 шт. |
|
Шлифовальное приспособление для токарного инструмента |
1 шт. |
|
Оправка для насадных фрез |
1 шт. |
|
Оправка-ось с наружным диаметром 1" |
1 шт. |
|
Щуп для установки |
1 шт. |
|
Центр с конусом Морзе №3 |
1 шт. |
|
Охлаждающая система |
1 шт. |
|
Принадлежности (ключи) |
1 набор |

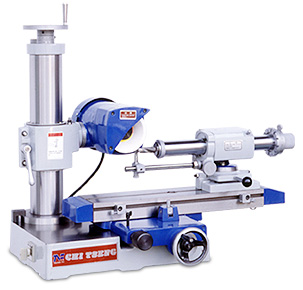

Универсальный заточной станок СТ-205
Универсальный заточной станок, с установленным на нем приспособлением С2АН, предназначен для заточки концевых фрез по торцу и заднему углу. Также дополнительно на станок могут быть установлены другие приспособления, позволяющие затачивать на станке насадные фрезы, дисковые фрезы, радиусные фрезы, червячные фрезы, сверла, метчики и другой инструмент.
Общие характеристики:
|
Расстояние между центрами |
270 мм |
|
Размеры стола |
130 х 550 мм |
|
Продольный ход стола |
200 мм |
|
Максимальное положение над столом |
280 мм |
|
Поперечное перемещение салазок |
150 мм |
|
Поворот стола |
0° |
|
Вертикальное перемещение шлифовального узла |
290 мм |
|
Поворот вертикальной стойки |
360° |
|
Наклон шлифовального узла |
360° |
|
Диаметр шлифовального круга: - тарельчатого - чашечного |
150 мм 125 мм |
|
Мотор, 60 Гц, 380 В |
0,25 кВт, 3450 об./мин |
|
Габариты |
720 х 610 х 880 мм |
|
Вес нетто |
160 кг |
|
Вес брутто |
200 кг |
Стандартная комплектация:
|
Чашечный шлифовальный круг |
1 шт. |
|
Приспособление для заточки концевых фрез C2AH |
1 шт. |
|
Цанги 5С 6,8,10,12,16,20,25 мм |
1 комплект |
|
Кожух для тарельчатого шлифовального круга |
1 шт. |
|
Принадлежности (ключи) |
1 набор |

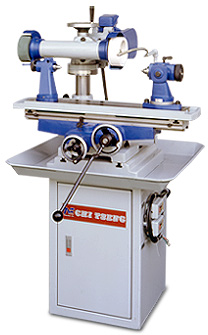

Универсальный заточной станок СТ-457
Универсальный заточной станок предназначен для заточки различного инструмента, в том числе фрез, резцов и другого инструмента. Шлифовальный шпиндель двухсторонний на шариковых подшипниках с угловым контактом. Двухсторонние салазки 90° типа «V» - закаленные с высокой износостойкостью, обеспечивающие точность и плавность хода.
Общие характеристики:
|
Расстояние между центрами |
405 мм |
|
Размеры стола |
120 х 700 мм |
|
Продольный ход стола |
420 мм |
|
Максимальное положение над столом |
280 мм |
|
Поперечное перемещение салазок |
100 мм |
|
Поворот стола |
15° |
|
Вертикальное перемещение шлифовального узла |
150 мм |
|
Поворот вертикальной стойки |
360° |
|
Наклон шлифовального узла |
30° |
|
Диаметр шлифовального круга: - тарельчатого - чашечного |
150 мм 125 мм |
|
Мотор, 60 Гц, 380 В |
0,37 кВт, 3450 об./мин |
|
Габариты |
870 х 7500 х 1300 мм |
|
Вес нетто |
220 кг |
|
Вес брутто |
260 кг |
Стандартная комплектация:
|
Чашечный шлифовальный круг |
1 шт. |
|
Шлифовальное приспособление для токарного инструмента |
1 шт. |
|
Оправка для насадных фрез |
1 шт. |
|
Оправка-ось с наружным диаметром 1" |
1 шт. |
|
Щуп для установки |
1 шт. |
|
Центр с конусом Морзе №3 |
1 шт. |
|
Охлаждающая система |
1 шт. |
|
Принадлежности (ключи) |
1 набор |
Универсальный заточной станок СТ-610
Универсальный заточной станок, с установленным на нем приспособлением С2АН, предназначен для заточки концевых фрез по торцу и заднему углу. Также дополнительно на станок могут быть установлены другие приспособления, позволяющие затачивать на станке насадные фрезы, дисковые фрезы, радиусные фрезы, червячные фрезы, сверла, метчики и другой инструмент. Плавный ход салазок обеспечивается стальными роликами. Высокоточный пневматический шпиндель изготовлен из упрочненного алюминиевого сплава.
Общие характеристики:
|
Расстояние между центрами |
250 мм |
|
Размеры стола |
133 х 470 мм |
|
Продольный ход стола |
250 мм |
|
Максимальное положение над столом |
208 мм |
|
Поперечное перемещение салазок |
160 мм |
|
Поворот стола |
0° |
|
Вертикальное перемещение шлифовального узла |
190 мм |
|
Поворот вертикальной стойки |
360° |
|
Наклон шлифовального узла |
360° |
|
Диаметр шлифовального круга: - тарельчатого - чашечного |
150 мм 125 мм |
|
Мотор, 60 Гц, 380 В |
0,25 кВт, 3450 об./мин |
|
Габариты |
762 х 686 х 762 мм |
|
Вес нетто |
125 кг |
|
Вес брутто |
160 кг |
Стандартная комплектация:
|
Чашечный шлифовальный круг |
1 шт. |
|
Приспособление для заточки концевых фрез C2AH |
1 шт. |
|
Цанги 5С 6,8,10,12,16,20,25 мм |
1 комплект |
|
Кожух для тарельчатого шлифовального круга |
1 шт. |
|
Принадлежности (ключи) |
1 набор |
Дополнительная комплектация к станкам СТ-205, СТ-305, СТ-457, СТ-610:
|
НАИМЕНОВАНИЕ |
КОД |
|
Приспособление для заточки концевых фрез |
C2AH |
|
Приспособление для заточки радиусного инструмента |
С1RG |
|
Делительная бабка с конусом B&S №11 (с индексным диском АК-24) |
C2SH |
|
Приспособление для заточки токарного инструмента |
C2LH |
|
Делительное устройство для заточки гравировального инструмента с цангами ER |
C3RG |
|
Делительная бабка с конусом NT №50 (с индексным диском АК-24) |
C2SF |
|
Приспособление для заточки дисковых пил (диаметром до 508 мм) |
С1SG |
|
Упорные бабки (правая и левая) |
C2T12 |
|
Универсальный щуп |
C2R2 |
|
Универсальное приспособление для заточки сверл (D=3-32 мм) |
C1DG |
|
Приспособление для правки шлифовальных кругов с алмазом |
C2D1 |
|
Плоский щуп |
C2R2 |
|
Цанги 5С |
- |
|
Тарельчатый шлифовальный круг 150х13х31.75 мм |
AW10 |
|
Прямой шлифовальный круг 150х13х31.75 мм |
5112-706 |
|
Алмазный чашечный шлифовальный круг 150х50х31.75 мм |
AW101 |
|
Алмазный чашечный шлифовальный круг 100х50х31.75 мм |
AW102 |
|
3-х кулачковый патрон 4" (100 мм) с конусом B&S №11 |
AF01B |
|
Индексные диски (для делительных бабок C2SH и C2SF и оправок AB01-04) |
AК24, АК30, АК32, АК36, АК40, АК42, АК44, АК46, АК48, АК60 |
|
Устройство-переходник с конуса B&S №11 на цанги 5С |
AC01A |
|
Переходник 5С под конус Морзе №3 |
AC07 |
|
Переходник 5С под конус Морзе №2 |
AC08 |
|
Переходник 5С под конус Морзе №1 |
AC09 |
|
Оправка 5С с наружным конусом J6 |
AC27 |
|
Оправка с конусом NT №50 с посадкой 40 мм (для заточки торцевых фрез) |
АА25 |
|
Оправка с конусом NT №50 с посадкой 60 мм (для заточки торцевых фрез) |
АА26 |
|
Переходник с конуса B&S №11 на конус Морзе №4 |
AC20 |
|
Переходник с конуса B&S №11 на конус Морзе №3 |
AC21 |
|
Переходник с конуса B&S №11 на конус Морзе №2 |
AC22 |
|
Переходник с конуса B&S №11 на конус Морзе №1 |
AC23 |
|
Оправка с конусом B&S №11 с посадкой 13 мм (для насадных фрез) |
АА10 |
|
Оправка с конусом B&S №11 с посадкой 16 мм (для насадных фрез) |
АА11 |
|
Оправка с конусом B&S №11 с посадкой 22 мм (для насадных фрез) |
АА12 |
|
Оправка с конусом B&S №11 с посадкой 27 мм (для насадных фрез) |
АА13 |
|
Оправка с конусом B&S №11 с посадкой 32 мм (для насадных фрез) |
АА14 |
|
Оправка 13 мм (для использования с упорными бабками C2T12) |
AB03 |
|
Оправка 27 мм (для использования с упорными бабками C2T12) |
AB04 |
|
Переходник 16 мм (для использования с упорными бабками C2T12 и оправками) |
АВ10 |
|
Переходник 22 мм (для использования с упорными бабками C2T12 и оправками) |
АВ11 |
|
Переходник 32 мм (для использования с упорными бабками C2T12 и оправками) |
АВ12 |
|
Переходник 40 мм (для использования с упорными бабками C2T12 и оправками) |
АВ13 |
|
Переходник 5С на 32 мм |
АС26 |
|
Переходник 5С на 40 мм |
АС28 |
|
Переходник 5С на 50 мм |
А51 |
