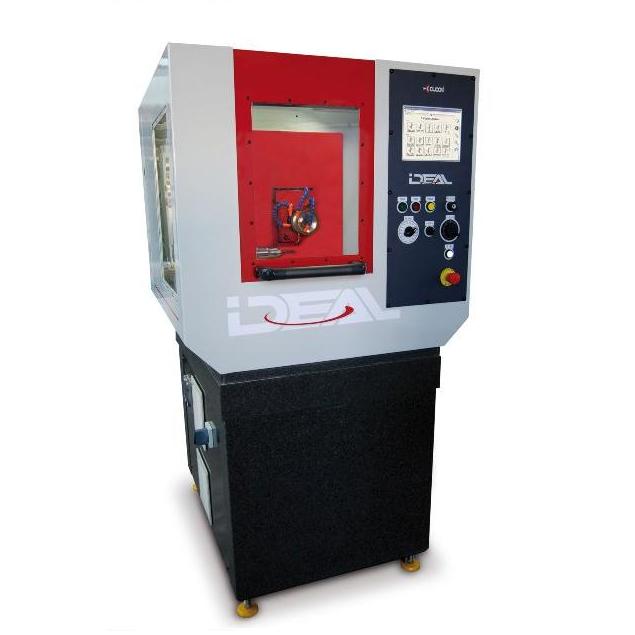

Станок позволяет затачивать сверла различных профилей и концевые фрезы. Материал инструмента – быстрорежущая сталь или твердый сплав.
Технические характеристики и стандартное оборудование
- Прочное гранитное основание
- Гранитная стойка, установленная на поперечную ось (Y) для вертикального (Z) и продольного (X) перемещения, а также вращения шпинделя шлифовального круга.
- Шпиндельная бабка (A), установленная на ось установки (U), а та в свою очередь, установленная на поворотную ось (W) – чугун.
- Шариковые линейные направляющие и прецизионная шариковинтовая передача на всех линейных осях.
- Линейные перемещения управляются с помощью технологии SIEMENS Simodrive
- Шпиндель прямого привода 1,5 кВт с максимальным крутящим моментом при 4200 оборотов в минуту, переменная скорость вращения от 1000 до 4500 оборотов в минуту, реверсивный инвертор
- Возможность установить до трех различных шлифовальных кругов на одном фланце.
- Динамическое отображение расхода мощности на шпинделе.
- Щит против брызг с окном Lexan c толщиной 8 мм и дверь для легких установки и снятия инструмента.
- Внутренняя подсветка
- Шпиндельная бабка с конусом ISO 40
- Удлиненный гидравлический патрон диаметром 20 мм для избежания возможных случайных задеваний в процессе шлифования.
- Шесть высокоточных цанг для удлиненного гидравлического патрона (диаметры цанг – 4, 6, 8, 10, 12, 16 мм)
- Встроенный резервуар для охлаждающей жидкости объемом 50 литров, 15 л/мин, фильтр до 5 мкм.
- Блок управления ЧПУ – SIEMENS SINUMERIK 840 Di, синхронная интерполяция 4/5 осей, порт USB 2.0 для связи с компьютером. Цветной сенсорный дисплей 10”. Операционная система Windows XP. Полностью открытое программирование по стандартам ISO. Поддерживаемые языки: английский, французский, немецкий, итальянский и испанский.
- Электронная ручная регулировка с делениями 0,1 мм, 0,01 мм, 0,001 мм.
- Электронный щуп модели Renishaw LP 2DD . Электронный щуп состоит собственно из щупа, наконечника и защитой от разрушения. Под контролем системы Siemens 840 Di. Точность 480 мм/мин: 1 мкм. Степень защиты IEO: IP Х8
- Полное программное обеспечение для щупа с осевым и радиальным позиционированием, расчетом угла спирали и заходной части.
Программное обеспечение заточного станка
Программное обеспечение просто и интуитивно понятно Станок оснащен 10” сенсорным дисплеем с программным обеспечением, интегрированным в блоке управления Siemens, которое разработано в упрощенном виде для работы на станке. ПО берет информацию непосредственно от осей, контролирует перемещение осей, вся работа осуществляется на одном интерфейсе. Простой и интуитивно понятный интерфейс с рисунками, любые вводимые данные понятны даже для операторов без знаний об инструменте, достаточно лишь визуально определить инструмент, который должен быть заточен, посмотреть на его рисунок в библиотеке станка и нажать старт. Любой пакет программного обеспечения приходит с предустановленной библиотекой, где инструменты могут быть созданы с помощью основных, наиболее используемых параметров. Если же у вас имеются специальные технические требования к инструменту, то вы сможете создать свою собственную библиотеку (My Sharpening®), основываясь на вашем собственном опыте, некоторые основные параметры инструмента могут быть изменены. Раз, создав свой инструмент, вы сможете сохранить его в своей библиотеке и затем будет возможно использовать его, например, с другим диаметром инструмента, который вы хотите изготовить с этими параметрами.
Сейчас станок имеет три пакета программного обеспечения, в ближайшем будущем появятся еще другие новые пакеты программного обеспечения:
- Сверла,
- Концевые фрезы с плоским торцом,
- Концевые фрезы – радиусные и с радиусом на уголках
Характеристики станка
Шпиндельная бабка – Ось А
- Тип крепления инструмента - Ручной, ISO 40
- Зажимные приспособления - Цанги, гидравлический патрон, 6-ти кулачковый патрон
- Минимальный и максимальный диаметры инструмента: 3 – 32 мм
- Максимальная общая длина инструмента - 200 мм (с опцией до 400 мм)
Шлифовальный шпиндель
- Максимальный диаметр шлифовального круга - 100 мм
- Посадочный диаметр шлифовального круга - 32 мм
- Число установленных шлифовальных кругов: 2-3 мм
- Мощность на шпинделе - 1,5 кВт, прямой привод
- Скорость вращения, переменная - 4500 об./мин.
Перемещения осей
Линейные оси
- Ось X, продольное перемещение шлифовального шпинделя - 140 мм
- Ось Z, вертикальное перемещение шлифовального шпинделя - 140 мм
- Ось Y, поперечное перемещение шлифовального шпинделя - 170 мм
- Ось U, продольное перемещение шпиндельной бабки - 100 мм
Оси вращения
- Ось A, вращение шпиндельной бабки - бесконечное
- Ось W, вращение поворотного стола - 195°
Разрешающая способность осей
- Разрешающая способность линейных осей - 0,001 мм
- Разрешающая способность осей вращения - 0,001°
- Максимальная скорость подачи линейных осей - 15 м/мин
- Максимальная скорость осей вращения - 30 об./мин
Блок ЧПУ
- Блок управления - FANUC 3liB5
- Осевые моторы - Цифровые серводвигатели FANUC
- Система измерения - Цифровое кодирующее устройство
Габариты и вес
- Габариты - 1180х1300х1900 (высота) мм
- Вес – 1 300 кг
Потребляемая мощность
- Общая потребляемая мощность - 8 кВт
- Напряжение питания - 400 В /3 фазы/ 50 Гц
