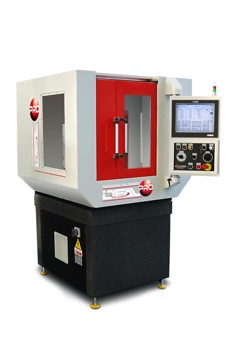

На поворотной консоли установлен современный и эффективный блок цифрового управления SIEMENS SINUMERIK 840Di, работающий под управлением ПО OCTOSOFT.
OCTOSOFT обеспечивает получение различной геометрической формы при заточке и изготовлении инструментов. Наша команда программистов разработала простое и быстрое ПО с интуитивным управлением, не требующим значительного опыта в области программирования блоков ЧПУ.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Тип крепления инструмента - Ручной, ISO 40 или автоматический
- Зажимные приспособления - Цанги, гидравлический патрон
- Минимальный и максимальный диаметры инструмента: 3 – 32 мм
- Максимальная общая длина инструмента - 200 мм (с опцией до 400 мм)
Шлифовальный шпиндель
- Максимальный диаметр шлифовального круга - 125 мм
- Посадочный диаметр шлифовального круга - 32 мм
- Число установленных шлифовальных кругов: 2-3 мм
- Мощность на шпинделе – 3,2 кВт, прямой привод
- Скорость вращения, переменная - 8000 об./мин.
Перемещения осей
Линейные оси
- Ось X, продольное перемещение шлифовального шпинделя - 140 мм
- Ось Z, вертикальное перемещение шлифовального шпинделя - 140 мм
- Ось Y, поперечное перемещение шлифовального шпинделя - 170 мм
- Ось U, продольное перемещение шпиндельной бабки - 100 мм
Оси вращения
- Ось A, вращение шпиндельной бабки - бесконечное
- Ось W, вращение поворотного стола - 195°
Разрешающая способность осей
- Разрешающая способность линейных осей - 0,001 мм
- Разрешающая способность осей вращения - 0,001°
- Максимальная скорость подачи линейных осей - 15 м/мин
- Максимальная скорость осей вращения - 30 об./мин
Блок ЧПУ
- Блок управления - FANUC 3liB5
- Осевые моторы - Цифровые серводвигатели FANUC
- Система измерения - Цифровое кодирующее устройство
Габариты и вес
- Габариты - 1180х1300х1900 (высота) мм
- Вес – 1 350 кг
Потребляемая мощность
- Общая потребляемая мощность - 10 кВт
- Напряжение питания - 400 В /3 фазы/ 50 Гц
