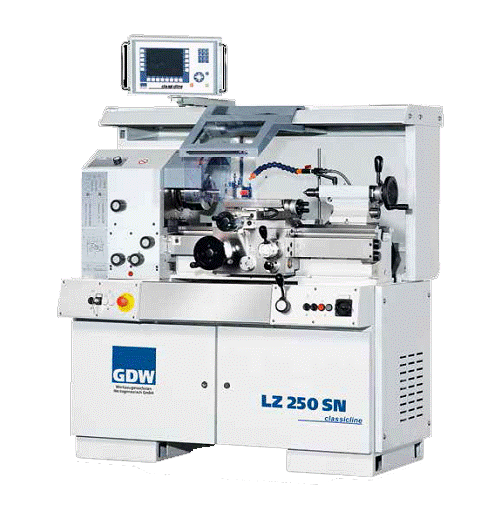

Артикул: LZ 250 SN
Основные технические параметры
Рабочая зона:
- Высота центров, мм - 145
- Диаметр обработки над станиной, мм - 290
- Диаметр обработки над суппортом, мм - 150
- Межцентровое расстояние DIN 806 – MK 3, мм - 500
- Ширина станины, мм - 220
Главный шпиндель:
- Головка шпинделя согласно DIN 55027, стандарт - размер 5
- Диаметр шпинделя в переднем подшипнике, мм - 70
- Диаметр сквозного отверстия в шпинделе, мм - 43
- Внутренний конус DIN 228 (укороченный) - МЕ 50
- Упорный центр DIN 806 - MK 3
- Диаметр патрона стандарт (макс.), мм - 140 (160)
Перемещения инструмента:
- Поперечный ход суппорта, мм - 165
- Ширина салазок суппорта, мм - 140
- Ход верхней каретки суппорта, мм - 115
- Ширина верхней каретки суппорта, мм - 98
- Угол поворота верхней каретки, град. +75° / - 75°
- Макс. сечение резца, мм - 16 х 16
Задняя бабка с ручным маховиком:
- Ход пиноли, мм - 85
- Диаметр пиноли задней бабки, мм - 45
- Внутренний конус задней бабки DIN 228 - МК 3
Привод (безступенчатая регулировка):
- Скорость вращения шпинделя, мм-1 - 30 – 4.000
- Мощность привода (макс.) S1 / S6 – 40 %, кВт - 7,5 / 9,0
- Диапазон подач - 5,5
- Подача продольная/поперечная (=0,36 от продольной), мм/об - 0,025 – 0,9
- Шаг нарезаемой метрической резьбы c базовым комплектом зубчатых колес, мм - 0,2-14
- Габариты станка, мм - 1.340x855x1.450
- Вес станка, кг - прим.950
- Стандартная окраска: св. серая RAL 7035/ серая RAL 7046
Базовая комплектация:
- Местное освещение (трубка дневного света), интегрированная в ограждение станка
- Быстросменный резцедержатель размера А c комплектом АD2090
- Упор на станине
- 1 переходная конусная втулка ME 50/MK 3 для шпинделя
- Защитный фланец для шпинделя DIN 55027-5
- 2 неподвижных центра DIN 806-MK 3
- Комплект сменных зубчатых колес (Кол-во зубьев 21-27-28-33-42-120)
- 1 комплект инструмента для обслуживания
- 5 запасных предохранительных штифтов
- 1 комплект руководства по эксплуатации с перечнем запасных частей
Оснастка:
| 2801 039 | Рычаг для быстрого зажима цанг для втягиваемой цанги 5-С | 1 |
| Верхняя каретка суппорта с шахматным нанесением шага на валу управления | 1 | |
| 2705 027 | Устройство цифрового отображения Heidenhain 3 осевое для станка LZ 250 SN | 1 |
| 3501 001 | 3-x кулачковый токарный патрон ø 160 мм (до 4600 оборотов/ минуту) | 1 |
| 3501 012 | 4-х кулачковый токарный патрон ø 160 мм (до 4600 оборотов/ минуту) | 1 |
| 3601 048 | Ручной цанговый патрон, КК 5 для втягиваемой цанги 5-С/385 Е | 1 |
| 9001 551-001 | Комплект цанг Form 5-С: 51 штука с диапазоном 0,5 мм 1-26 mm ø | 1 |
| 2802 200 | Приспособление для обточки конусов на станке LZ 250 SN | 1 |
| 2803 001 | Люнет диаметром 10-90 mm ø для установки на направляющей скольжения | 1 |
| 2804 013 | Рычаг установки для сверления метрический для зажимной цанги 5-С | 1 |
Оснастка и инструмент поставляемые по отдельному договору:
| 3501 003 | Комплект мягких кулачков к 3-х кулачковому токарному патрону ø 160 mm | 3 к-та |
| 3601 003 | Закаленные базовые кулачки для 3-х кулачковых патронов со спиральным кольцом ø 160 мм с монтажными винтами 1 комплект=3шт | 1 |
| 3501 014 | Комплект мягких кулачков к 4 кулачковому токарному патрону ø 160mm | 3 к-та |
| 2801 036 | Ручное зажимное устройство для втягиваемой цанги 5-С | 1 |
| 2502 001 | Стальной держатель инструментов для быстрой смены Корпус Тип А без вставок | 2 шт. |
| 2502 0022 | Держатель инструмента для базового корпуса Тип AD 2090 | 10 шт. |
| 2502 005 | Державка отрезного резца для базового корпуса Тип А | 2 шт. |
| 2502 006 | Отрезной резец HSS для державки отрезного резца Тип А | 5 шт. |
| 2502 0071 | Гильза с конусом Морзе МК1, для базового корпуса Тип А для держателя борштанги | 1 |
| 2502 0072 | Гильза с конусом Морзе МК2, zu Grundkörper Тип А для держателя борштанги | 1 |
| 3503 004 | Микрометр - для установки на упор станины с метрической шкалой | 1 |
| 3504 004 | Задний центр конус МК 3 | 1 |
| 3504 0061 | Трехкулачковый патрон с зубчатым венцом Диапазон зажима 1-10mm ø, В 12/МК 3 | 1 |
| 3504 009 | Редукционная конусная втулка DIN 2185 МК3/МК2 МК3/МК2 | 1 |
| 3504 010 | Редукционная конусная втулка DIN 2185 МК3/МК2 МК3/МК1 | 1 |
| 3605 001 | Виброопоры на 1 станок | 8шт |
|
154 685 |
Удлиненный патронный ключ для 3-х и 4-х кулачковых спиральных патронов ø 160 мм | 1 |
Срок поставки: 5 месяцев после оплаты.
Пуско-наладочные работы включены в стоимость.
