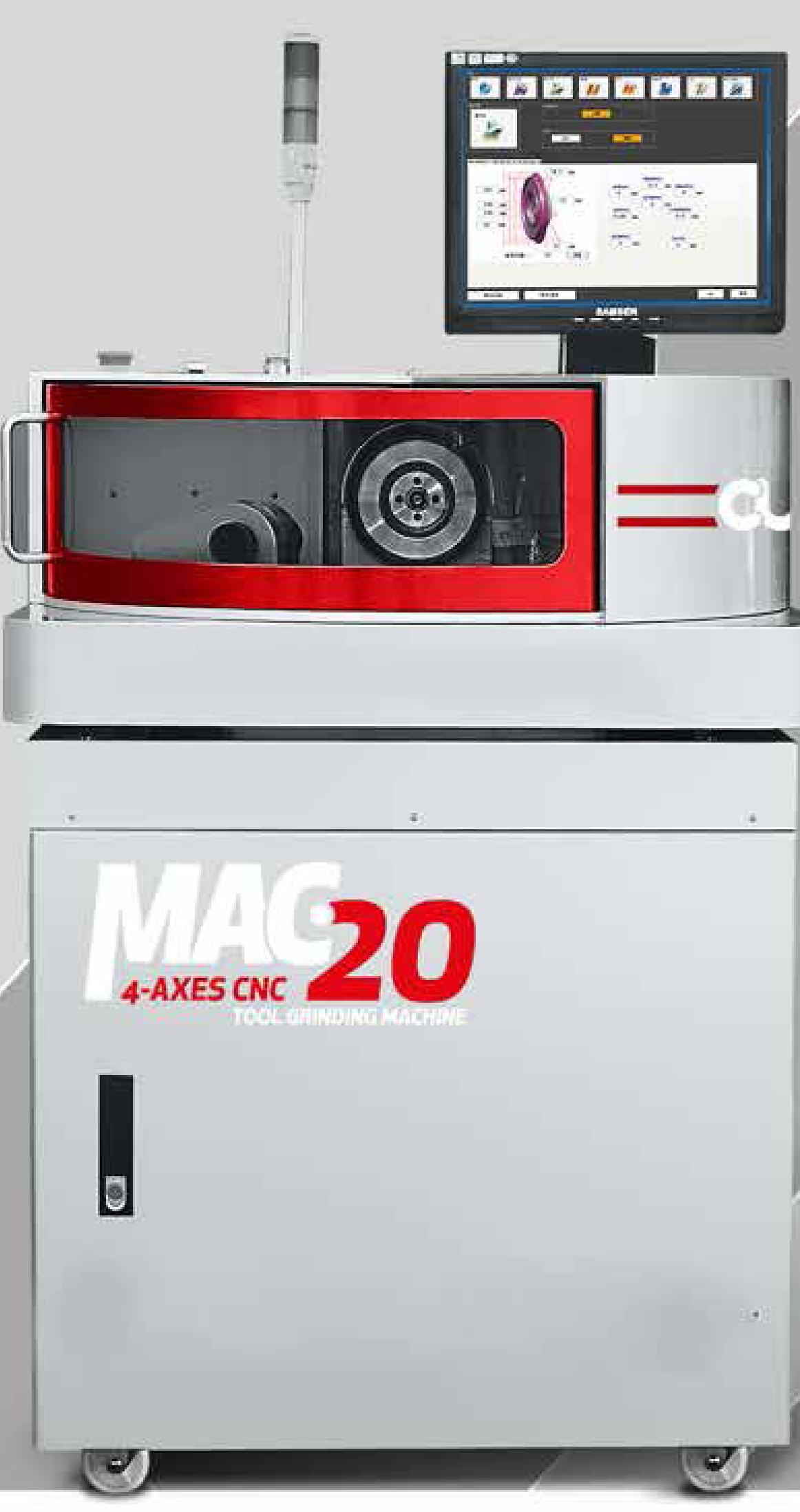

Переточка режущего инструмента на станках с ЧПУ всегда была прерогативой специализированных компаний или клиентов, с большим количеством инструмента, желающим оправдать огромные вложения, необходимые для выполнения этих операций. Заточной станок МАС20 4-осевой с ЧПУ предназначен для тех компаний, которые желают заточить режущие инструменты самостоятельно, простым и точным способом, и при довольно низкой стоимости. МАС20 не требует высокой квалификации или специальных знаний в области заточки инструмента. Благодаря высокоточному электронному датчику МАС20 автоматически позиционирует инструмент, который должен быть заточен в соответствии с указаниями программного обеспечения: каждая отдельная программа может храниться в специальной библиотеке, чтобы использовать её в дальнейшем.
Технические характеристики
| Диапазон диаметров затачиваемых сверл | от 3 до 20 мм |
| Максимальная и минимальная длина инструмента | 35 - 200 мм |
| Двигатель мощностью | 1 л.с. |
| Скорость вращения | 4200 об / мин. |
| Скорость вращения | 6000 об/м |
| Шаговые двигатели с винтами и прецизионными направляющими: | |
| Ход по оси X | 300 мм |
| Ход по оси Y | 130 мм |
| Ход оси C | -5 ° - 180 ° |
| Ход оси A | бесконечное |
Программирование параметров инструмента с 3D графическим интерфейсом
|
Параметры заточки можно легко отредактировать на основе геометрии инструмента |
 |
Затачиваемый инструмент
 |
 |
 |
| Свёрла | Концевые фрезы | Зенковки |
| Плоское или коническое рельефное затачивание с прямым или радиусным утолщением основания сверла, угол заточки может быть позитивным и негативным. | Заточка концевой фрезы с 2-3-4 режущими кромками с равномерным или неравномерным разделением, с возможностью выполнения плоскостной или угловой фаски. Сферическая фреза с двумя канавками. Заточка наружного диаметра первой и второй режущей поверхностью. Перешлифовка хвостовика. Обрезка. | Заточка конической поверхности и вырезов. Обрезка. |
 |
 |
|
| Метчики | Развёртки | Граверы |
| Заточка фаски с помощью 2-3-4-5-6 режущих кромок, с прямыми и спиральными канавками. Обрезка. | Заточка фаски с помощью 3-4-6-8 режущих кромок. Обрезка. | Заточка наконечников и монолитного инструмент. |
В комплект станка входят:
- Цанговый держатель шпинделя и точные цанги для заточки от 3 до 20 мм
- Алмазный шлифовальный круг для заточки твердосплавных сверл.
- Алмазный шлифовальный круг для заточки твердосплавных концевых фрез.
- Алмазный шлифовальный круг для заточки хвостовиков и внешних диаметров твердосплавных концевых фрез.
Программное обеспечение для:
- Заточки спиральных сверл из быстрорежущей стали и твердых сплавов.
- Заточки плоских концевых фрез с 2-3-4 канавками ( только головка) из быстрорежущей стали и твердых сплавов.
- Заточки метчиков (только желобков).
- Заточки зенковок.
- Заточки разверток(только желобков).
- Производства и заточки граверов.
- Шлифовка хвостовиков и внешних диаметров концевых фрез.
